Voorbeeld reparatie CD-Pro2 / CD-Pro2LF Servo Controler
Klein maar fijn...

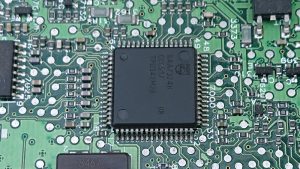

Om u te laten zien op welk niveau wij reparaties uitvoeren tonen wij u hieronder een afbeelding waarop de (CD10) Servo Controller van een CD-Pro2/CD-Pro2LF te zien is. Om u een indruk te geven, de kleine onderdeeltjes die u op de afbeelding ziet, zijn 1,6 x 0,8mm...
Het hart van uw CD-speler, de Servo Controller.
De Servo Controller is het hart van uw CD-speler. Zo decodeert dit onderdeel bijvoorbeeld het signaal dat van de laser afkomt, stuurt de focus en tracking aan, maar stuurt ook alle motortjes aan die in uw CD-speler ingebouwd zijn. Ook zit er in deze chip een zogenaamde DAC (Digitaal Analoog Converter) ingebouwd welke echter in uw CD-speler niet wordt gebruikt.
Best een belangrijk onderdeel dus...
Hierin zijn wij uniek!
OMT-Repair is de enige in deze branch die de elektronica van de Philips CD-spelers op componenten niveau repareert. Daarom hebben wij alle voorkomende componenten om deze reparaties uit te voeren op voorraad. Dit zijn niet alleen de weerstanden en condensatoren maar ook de verschillende connectoren, Servo Controllers, MCU's, DAC's...
Hier zijn onderdelen bij die zeer moeilijk verkrijgbaar zijn.
Toch defect?
Het gebeurd niet vaak maar soms raakt bovengenoemde Servo Controller defect. Dit kan elektronisch defect zijn maar we hebben ze ook mechanisch defect gezien omdat er niet goed met de CD-speler is omgegaan. In beide gevallen moet de Servo Controller worden vervangen.
Verwijderen defecte Controller.
Door middel van hete lucht wordt allereerst de Servo Controller van de print verwijderd. Dit moet met gevoel gebeuren. Genoeg warmte om het soldeer te smelten en de Controller te verwijderen maar niet zoveel warmte dat de printplaat voorgoed wordt beschadigd. Ook dient er opgelet te worden dat de hete lucht niet ook andere kleine componenten van de printplaat blaast...

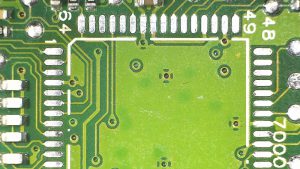

Vervolgens wordt alle achtergebleven soldeer verwijderd en de printplaat gereinigd. Dan volgt er een inspectie onder de microscoop om te zien of de printplaat helemaal intact is zodat we met een gerust hart een nieuwe Servo Controller kunnen monteren.
Nieuw en origineel.
Een speciale Flux (vloeimiddel) wordt aangebracht en de nieuwe Servo Controller op de print geplaatst en uitgelijnd zodat alle pootjes, in dit geval 64 stuks, exact op de plek terecht komen waar ze behoren te zitten. De afstand tussen de verschillende pootjes is ongeveer 0,4mm !
Dan wordt de Servo Controller met de hand gesoldeerd. Wij doen dit met een soldeerbout en niet met hete lucht.
Onze ervaring is dat dit de beste resultaten geeft. Het solderen van dit soort componenten vergt wel wat ervaring.
Als laatste wordt de printplaat gereinigd en de soldeerverbindingen onder de microscoop gecontroleerd.
Slechts een voorbeeld...
Bovenstaande beschreven voorbeeld is slechts één van de reparaties die wij aan de CDM12, CD-Pro, CD-Pro2 en de CD-Pro2LF uitvoeren. Dit soort reparaties vraagt niet alleen om expertise om de juiste diagnose te stellen maar ook het geduld, ervaring en een vaste hand om dit uit te kunnen voeren. De juiste gereedschappen zijn natuurlijk ook onontbeerlijk.
Daarom is uw probleem bij ons in goede handen!
